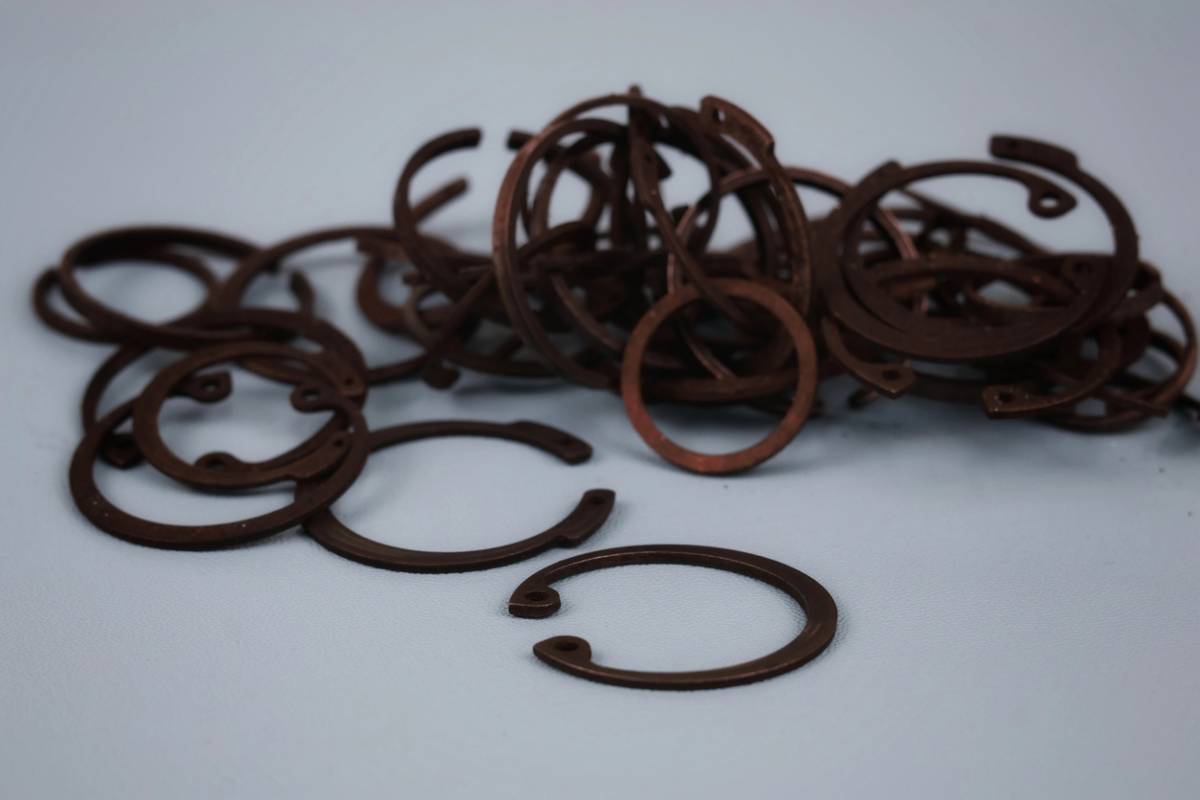

Sur un arbre rotatif ou un axe de transmission, maintenir un composant en position axiale relève d’un geste technique précis. Le circlip DIN 471 répond à cette exigence avec une géométrie normalisée pour arbres. Ce petit anneau d’arrêt en acier ressort, logé dans une gorge usinée, supporte des charges mécaniques répétées sans desserrage. Choisir la bonne référence impose de maîtriser les standards disponibles, les dimensions normées et les matériaux adaptés à votre environnement industriel. Décrypter la norme DIN 471 vous permet d’optimiser la fiabilité de vos assemblages et de gagner en efficacité d’approvisionnement.
Plan de l'article

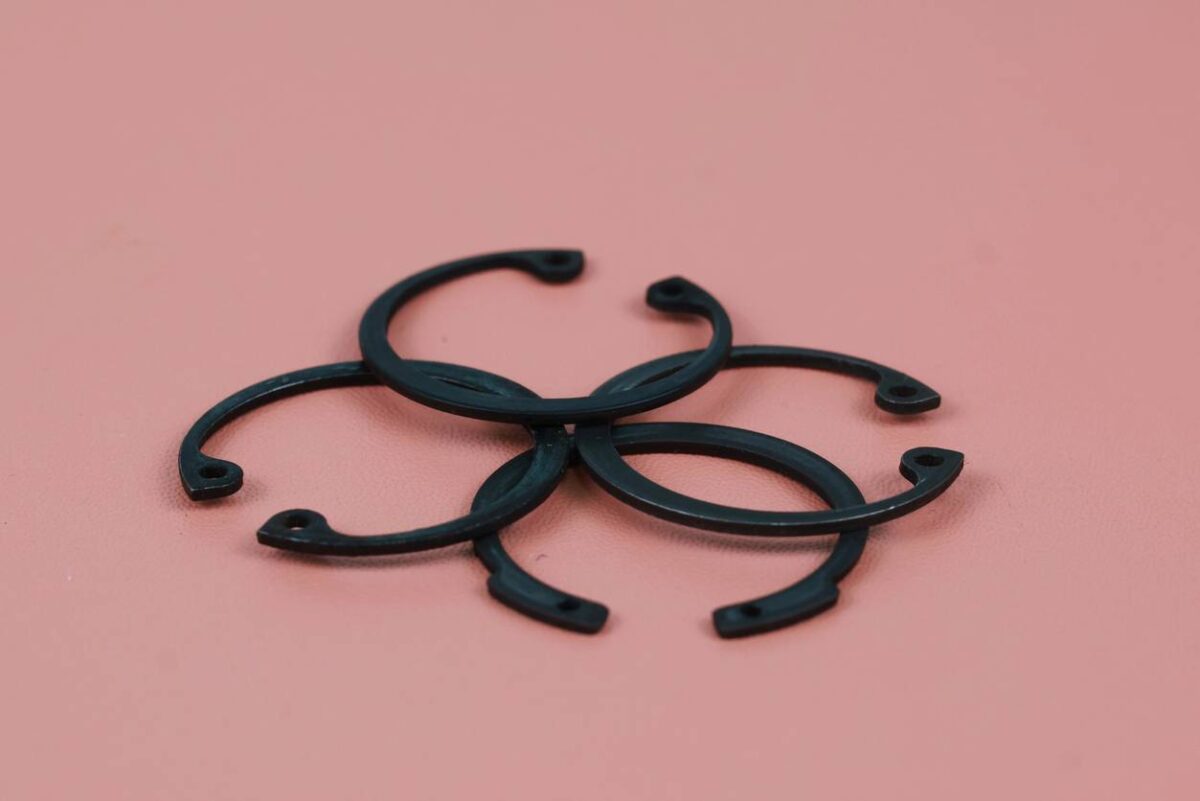

Identifiez les standards disponibles pour vos arbres
Des distributeurs comme Gardette référencent l’ensemble des gammes DIN 471, offrant une disponibilité immédiate. Ces circlips couvrent des diamètres d’arbre de 3 à 300 mm, avec des épaisseurs standardisées qui garantissent l’interchangeabilité. Chaque référence correspond à un diamètre intérieur précis et une épaisseur définie par la norme.
Les fiches techniques détaillent les dimensions exactes, les tolérances et les charges admissibles. Vous y trouverez la profondeur de gorge requise, le diamètre extérieur du circlip monté et l’effort de mise en place. La description produit mentionne le matériau de base : acier ressort pour usage courant ou inox pour environnements corrosifs. Bien entendu, les prix varient selon le diamètre, l’épaisseur et le matériau choisi. La disponibilité des produits normalisés simplifie la conception : vous dimensionnez la gorge selon la norme, puis sélectionnez le circlip correspondant. Les stocks chez les fournisseurs français couvrent généralement les diamètres courants, réduisant les délais d’approvisionnement et les risques de rupture.
Décryptez les caractéristiques techniques de la norme DIN 471
La norme DIN 471 définit les dimensions géométriques du circlip pour arbre : diamètre intérieur nominal, épaisseur, diamètre extérieur et hauteur de section. Ces mesures déterminent la résistance mécanique et la capacité de rétention axiale. L’épaisseur du circlip conditionne la profondeur de gorge à usiner sur l’arbre. Une gorge trop peu profonde empêche le montage tandis qu’une gorge trop large réduit la tenue.
Le matériau standard reste l’acier à ressort traité thermiquement, offrant élasticité et résistance à la fatigue. Pour les milieux humides, salins ou chimiques, le circlip inox assure une meilleure durabilité. La dureté du matériau, comprise entre 42 et 52 HRC, garantit que l’anneau conserve sa forme sous charge. Les tolérances dimensionnelles fixées par la norme DIN assurent l’ajustement dans la gorge. Le diamètre intérieur du circlip doit correspondre au diamètre de l’arbre avec un jeu minimal. L’épaisseur respecte une tolérance serrée pour éviter tout dépassement ou flottement. Ces données figurent dans les fiches produit, permettant de vérifier la compatibilité avant commande.
Sélectionnez le circlip adapté selon votre application
Votre choix dépend de trois paramètres : la charge axiale appliquée, la vitesse de rotation de l’arbre et l’environnement de fonctionnement. Un circlip sous-dimensionné risque l’expulsion hors de la gorge, alors qu’un modèle surdimensionné complique le montage sans gain fonctionnel. Pour les applications à forte charge, privilégiez un élément avec une épaisseur supérieure, offrant une meilleure résistance au cisaillement. Sur les arbres tournant à grande vitesse, vérifiez que le circlip reste bien logé dans la gorge malgré les efforts centrifuges. Les fiches techniques indiquent les charges limites selon le diamètre et le matériau.
En présence de corrosion, optez pour un circlip en inox. Dans les environnements à haute température, contrôlez la tenue du traitement thermique de l’acier ressort. La description produit précise les plages de température admissibles et les compatibilités chimiques. N’hésitez pas à consulter systématiquement les fiches de référence pour comparer les produits disponibles et valider les dimensions. Les standards DIN 471 facilitent cette sélection en offrant une grille de choix structurée et éprouvée.
Quels secteurs industriels utilisent les circlips DIN 471 ?
Les circlips pour arbre se retrouvent dans tous les secteurs manipulant des assemblages mécaniques rotatifs. L’automobile en consomme massivement : boîtes de vitesses, différentiels, arbres de transmission. Chaque axe de rotation nécessite un blocage axial fiable, assuré par des circlips normés. L’aéronautique exige des standards stricts : le circlip DIN 471 répond aux contraintes de poids, de fiabilité et de traçabilité. Les machines-outils intègrent ces anneaux d’arrêt sur les broches, les arbres de fraisage et les axes de positionnement.
La robotique industrielle les emploie dans les articulations et les réducteurs. Les équipements agricoles, les engins de chantier et les systèmes hydrauliques utilisent également ces produits pour leur disponibilité, leur prix maîtrisé et leur interchangeabilité. Les stocks disponibles chez les distributeurs français permettent une maintenance rapide sans immobilisation prolongée des machines.
Maîtriser les caractéristiques de la norme DIN 471 vous donne les clés d’une sélection rigoureuse. Diamètre intérieur, épaisseur, matériau, gorge : chaque paramètre compte pour garantir la longévité de votre assemblage. Les standards disponibles sur le marché français, les prix accessibles et la disponibilité simplifient l’approvisionnement. Référez-vous aux fiches techniques, comparez les références selon vos contraintes d’application et privilégiez les circlips normés pour arbres. Vous sécurisez ainsi vos assemblages mécaniques avec des produits éprouvés, interchangeables et performants.
