Une prise coaxiale TV est un connecteur mural qui relie le câble d’antenne au téléviseur. Elle transmet le signal radiofréquence capté par l’antenne râteau ou parabole jusqu’au récepteur, sans conversion numérique intermédiaire. Installer ou remplacer une prise coaxiale pour antenne TV reste une opération accessible, à condition de comprendre le rôle de chaque composant et de respecter un ordre de raccordement précis.
Prise coaxiale TV et réseau RJ45 : quel câblage choisir en logement neuf
Dans les constructions neuves, la réglementation française impose un accès à la TNT. La distribution passe de plus en plus par le câblage structuré RJ45 plutôt que par des prises coaxiales murales classiques.
A lire aussi : Installation d'une pompe à chaleur : ce qu'il faut savoir
Des professionnels du bâtiment rappellent que l’accès à la TNT est obligatoire dans la norme, mais qu’elle transite le plus souvent via de la RJ45 aujourd’hui. La prise TV coaxiale devient alors une option qu’on peut demander, et non plus un standard systématique.
Pour un logement existant ou une rénovation où le réseau RJ45 n’est pas tiré, la prise coaxiale murale reste la solution la plus directe. Le choix entre coaxial dédié et distribution RJ45 conditionne le type de prise à installer, le câble à tirer et le raccordement au tableau de communication.
A lire également : Antenne TV extérieure puissante : les critères indispensables pour une réception parfaite
Impédance et atténuation d’une prise TV coaxiale
Toute prise coaxiale TV fonctionne sur une impédance normalisée de 75 ohms. Cette valeur garantit la compatibilité avec les câbles coaxiaux standards et les tuners intégrés aux téléviseurs ou décodeurs TNT.
L’atténuation, exprimée en décibels (dB), mesure la perte de signal que la prise impose au passage du courant radiofréquence. Plus l’atténuation est faible, plus le signal arrive intact au téléviseur.
Prise terminale ou prise de passage
La distinction entre ces deux types de prises est le piège le plus fréquent lors d’une installation coaxiale. Les confondre provoque soit une absence d’image sur un poste, soit des perturbations sur l’ensemble du réseau.
- Une prise terminale se place en bout de ligne, sur le dernier poste TV du circuit. Elle absorbe le signal résiduel pour éviter les réflexions parasites qui dégradent la réception sur les autres prises du réseau.
- Une prise de passage (ou prise en dérivation) alimente un poste TV tout en laissant transiter le signal vers la prise suivante. Son atténuation est plus faible pour préserver la qualité du signal en aval.
- Sur une installation avec un seul téléviseur, le choix par défaut est la prise terminale. Dès qu’un deuxième poste est raccordé en série, la dernière prise du circuit doit être terminale et les précédentes de passage.
Se tromper de type ne grille rien, mais génère des images pixellisées ou des coupures de son sur la TNT, difficiles à diagnostiquer sans connaître cette distinction.
Câble coaxial pour antenne TV : 17 VATC ou 19 VATC
Le câble coaxial est la colonne vertébrale de toute installation d’antenne. Deux références dominent le marché résidentiel français : le 17 VATC et le 19 VATC.
Le 17 VATC, avec un diamètre extérieur plus fin, convient aux tirages courts (quelques mètres entre le répartiteur et la prise murale). Le 19 VATC offre un blindage renforcé et une atténuation linéaire plus faible sur de longues distances. Pour un tirage de câble traversant plusieurs pièces ou un étage, le 19 VATC préserve mieux la qualité du signal.
Blindage et protection contre les interférences 4G/5G
Les antennes relais de téléphonie mobile émettent sur des fréquences proches de celles de la TNT. Un câble mal blindé capte ces émissions parasites, ce qui se traduit par des artefacts à l’écran ou des pertes de chaînes.
Un câble coaxial à double blindage (tresse + feuillard aluminium) réduit ces interférences. Certaines prises murales intègrent un filtre LTE/5G directement dans le mécanisme, ce qui évite d’ajouter un filtre externe sur le cordon de raccordement.
Raccorder un câble coaxial à une prise TV murale : étapes concrètes
Le raccordement demande un dénudage propre du câble et un serrage correct du connecteur. Un mauvais contact entre le conducteur central et la borne de la prise est la première cause de signal faible ou instable.

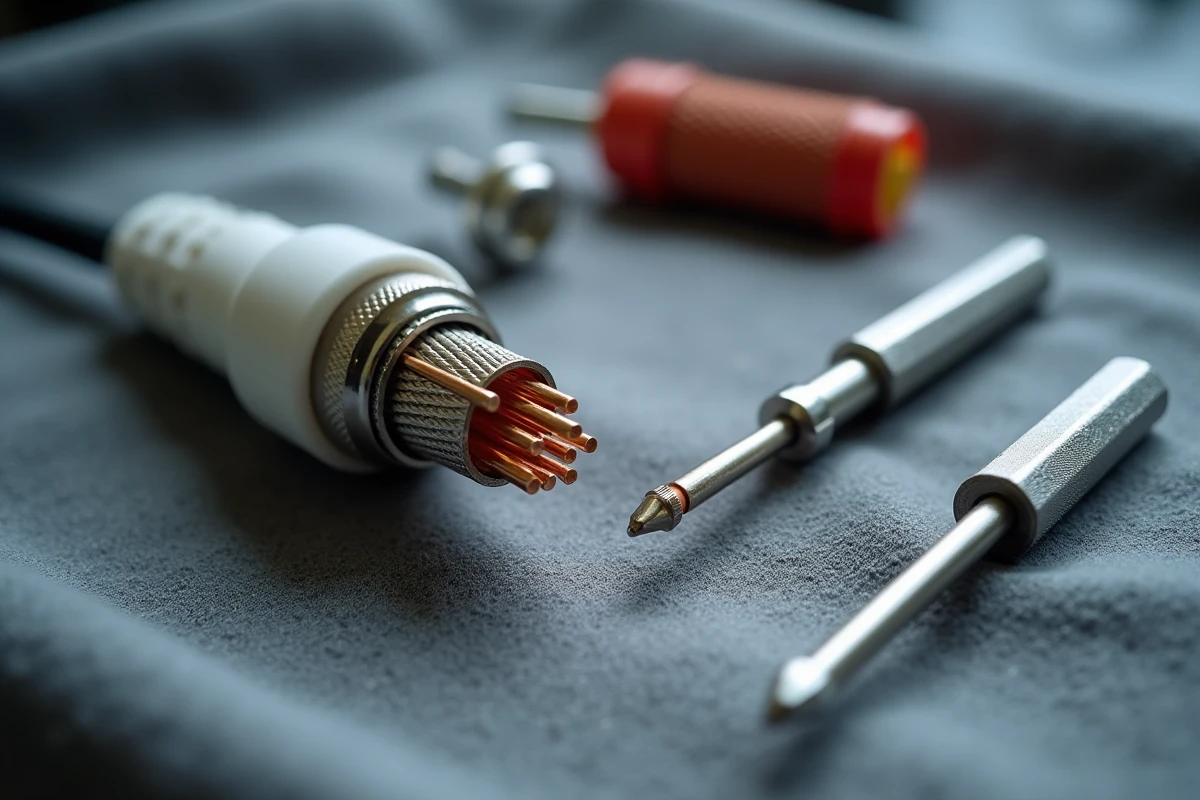

Préparation du câble
- Couper le câble coaxial perpendiculairement avec une pince coupante. Un angle biaisé empêche le conducteur central de se centrer dans le connecteur.
- Dénuder la gaine extérieure sur environ un centimètre, puis replier la tresse de blindage vers l’arrière sans la couper. Dégager ensuite le diélectrique blanc pour libérer le fil central sur quelques millimètres.
- Vérifier qu’aucun brin de la tresse ne touche le conducteur central. Un court-circuit entre blindage et âme du câble coupe totalement la réception.

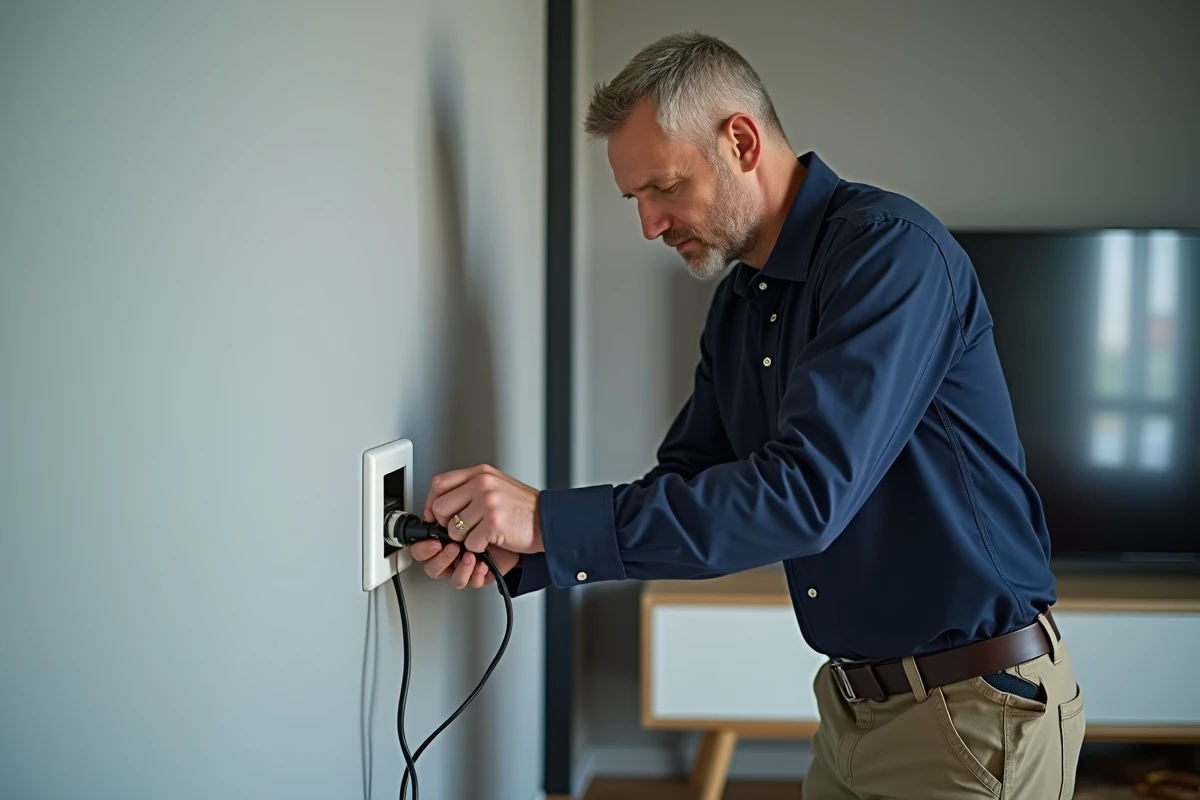

Fixation sur la prise murale
La plupart des prises coaxiales murales utilisent un système de connexion par vis ou par clip. Le conducteur central se glisse dans la borne centrale, la tresse de blindage vient en contact avec la masse métallique du mécanisme.
Serrer la vis de maintien sans forcer : un serrage excessif écrase le diélectrique et modifie l’impédance locale, ce qui dégrade le signal. Un quart de tour après contact ferme suffit.
Fixer ensuite le mécanisme dans la boîte d’encastrement, clipser la plaque de finition, puis raccorder le cordon coaxial entre la prise et le téléviseur.
Vérification de la réception TNT après installation
Une fois la prise raccordée, lancer une recherche automatique des chaînes sur le téléviseur. Cette étape détecte l’ensemble des multiplex TNT disponibles dans la zone.
Si des chaînes manquent ou si l’image pixellise, vérifier d’abord le contact du conducteur central dans la prise. Un simple repositionnement du fil résout la majorité des problèmes de réception sur une installation neuve.
Toute réorganisation des fréquences TNT impose un rescannage complet des chaînes pour retrouver la bonne numérotation. Cette manipulation est indépendante de la qualité de l’installation, mais provoque régulièrement des appels de dépannage inutiles.
Un dernier point technique souvent négligé : la longueur du cordon entre la prise murale et le téléviseur. Un cordon de raccordement trop long ou de mauvaise qualité ajoute une atténuation supplémentaire qui annule le bénéfice d’un câblage soigné en amont. Privilégier un cordon court, blindé, avec des fiches moulées qui assurent un contact fiable sur la durée.
